(Trang 31)
Sau khi học xong bài này, em sẽ:
Mô tả được cấu trúc chung, các thiết bị và vai trò của chúng trong mạng điện sản xuất quy mô nhỏ.

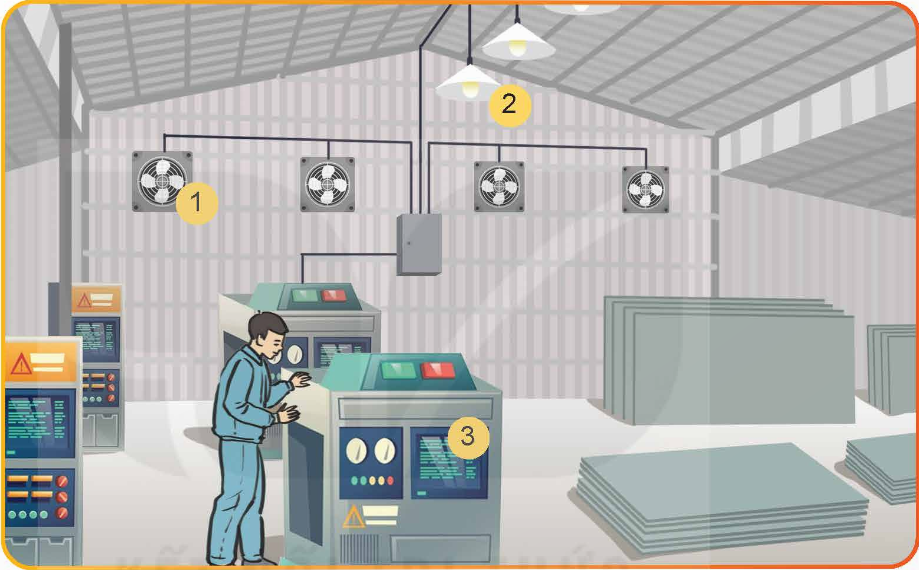

Hình 6.1
Quan sát Hình 6.1 và cho biết trong xưởng sản xuất có những thiết bị nào tiêu thụ điện? Chúng được nối với mạng điện trong xưởng như thế nào?
I. CẤU TRÚC CHUNG CỦA MẠNG ĐIỆN SẢN XUẤT QUY MÔ NHỎ
1. Mạng điện sản xuất quy mô nhỏ
Mạng điện sản xuất quy mô nhỏ có công suất tiêu thụ điện năng từ vài chục đến vài trăm kW, lấy điện từ lưới điện phân phối để cung cấp cho tải. Tải của mạng điện là các loại động cơ điện, thiết bị điện và các thiết bị chiếu sáng. Mạng điện sản xuất quy mô nhỏ có các đặc điểm sau:
- Tải phân bổ tập trung.
- Dùng một máy biến áp riêng hoặc lấy điện từ đường dây hạ áp có điện áp dây/pha là 380/220 V.
- Mạng điện dùng cho các thiết bị sản xuất và mạng điện chiếu sáng hoạt động độc lập.
(Trang 32)
2. Cấu trúc chung
Khám phá

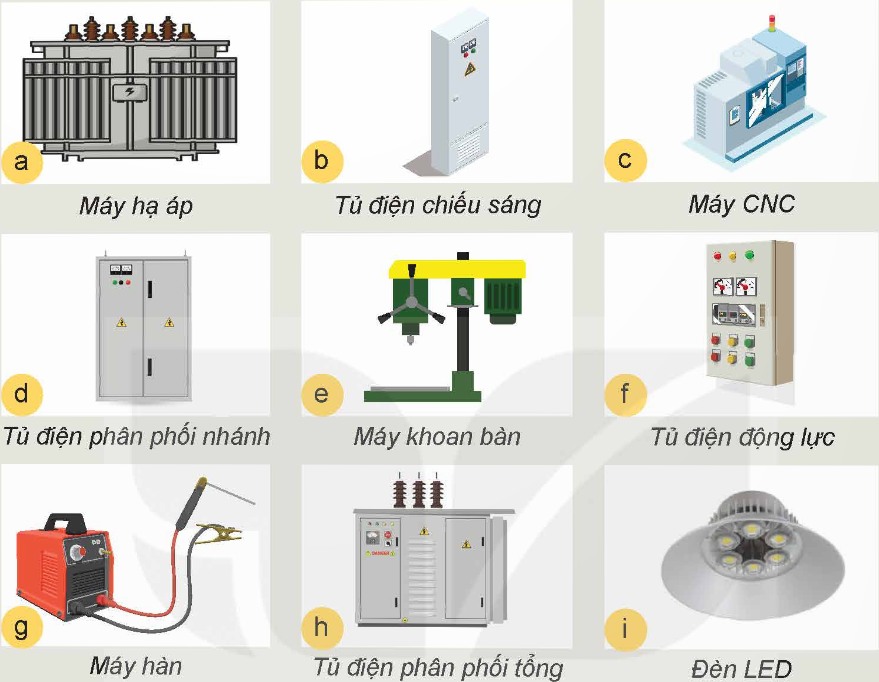

Quan sát Hình 6.2 và cho biết thiết bị nào là tải tiêu thụ của mạng điện sản xuất quy mô nhỏ.
a) Máy hạ áp; b) Tủ điện chiếu sáng; c) Máy CNC; d) Tủ điện phân phối nhánh; e) Máy khoan bàn; f) Tủ điện động lực; g) Máy hàn; h) Tủ điện phân phối tổng; i) Đèn LED
Hình 6.2

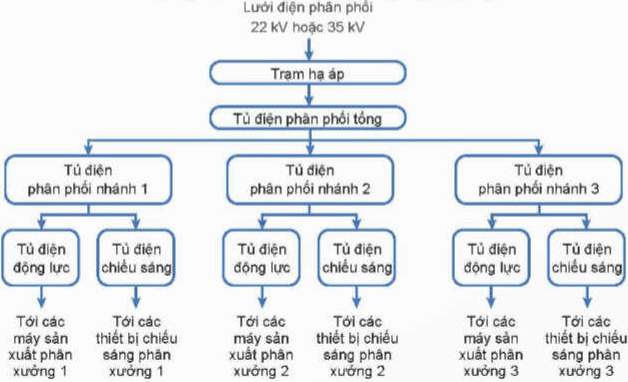

Mạng điện sản xuất quy mô nhỏ có sơ đồ cấu trúc như gồm các thiết bị: trạm biến áp, tủ điện phân phối tổng, tủ điện phân phối nhánh, tủ điện động lực, tủ điện chiếu sáng và dây cáp điện.
| Lưới điện phân phối 2 kV hoặc 35 kV ↓ | |||||
| Trạm hạ áp ↓ | |||||
| Tủ điện phân phối tổng ↓ | |||||
| Tủ điện phân phối nhánh 1 ↓ | Tủ điện phân phối nhánh 2 ↓ | Tủ điện phân phối nhánh 3 ↓ | |||
| Tủ điện động lực ↓ | Tủ điện chiếu sáng ↓ | Tủ điện động lực ↓ | Tủ điện chiếu sáng ↓ | Tủ điện động lực ↓ | Tủ điện chiếu sáng ↓ |
| Tới các máy sản xuất phân xưởng 1 | Tới các thiết bị chiếu sáng phân xưởng 1 | Tới các máy sản xuất phân xưởng 2 | Tới các thiết bị chiếu sáng phân xưởng 2 | Tới các máy sản xuất phân xưởng 3 | Tới các thiết bị chiếu sáng phân xưởng 3 |
Hình 6.3. Sơ đồ cấu trúc mạng điện sản xuất quy mô nhỏ
(Trang 33)
II. VAI TRÒ CÁC THIẾT BỊ TRONG MẠNG ĐIỆN SẢN XUẤT QUY MÔ NHỎ
1. Trạm biến áp
Trạm biến áp có vai trò hạ áp từ lưới điện phân phối (thường là đường trung áp 22 kV hoặc 35 kV) xuống điện áp hạ áp (380/220V).
2. Tủ điện phân phối tổng
Tủ điện phân phối tổng được đặt ở trạm biến áp, lấy điện từ đường hạ áp 380/220 V của máy biến áp để phân phối cho các tủ điện phân phối nhánh ở các phân xưởng sản xuất. Tủ điện chứa các thiết bị đóng - cắt nguồn điện cấp cho các nhánh và bảo vệ mạng điện khi xảy ra quá tải, ngắn mạch, thường sử dụng các aptomat.
3. Tủ điện phân phối nhánh
Tủ điện phân phối nhánh được đặt ở phân xưởng sản xuất lấy điện từ tủ điện phân phối tổng để phân phối tiếp cho các tủ điện động lực và tủ điện chiếu sáng trong phân xưởng. Tủ điện chứa các thiết bị đóng - cắt nguồn điện cấp cho các tủ điện động lực, tủ điện chiếu sáng và bảo vệ mạch điện nhánh khi xảy ra quá tải, ngắn mạch, thường sử dụng các aptomat.
Hình 6.4. Bên trong một tủ điện phân phối
4. Tủ điện động lực
Tủ điện động lực được đặt ở phân xưởng sản xuất lấy nguồn điện từ tủ điện phân phối nhánh để cấp cho tải tiêu thụ là các máy sản xuất trong phân xưởng. Tủ điện chứa các thiết bị đóng - cắt nguồn điện cấp cho tải và bảo vệ thiết bị xảy ra quá tải, ngắn mạch, người ta thường sử dụng aptomat hoặc cầu dao điện.
5. Tủ điện chiếu sáng
Tủ điện chiếu sáng được đặt ở phân xưởng sản xuất lấy nguồn điện từ tủ điện phân phối nhánh để cấp cho hệ thống chiếu sáng của phân xưởng. Tủ điện chứa các thiết bị đóng - cắt nguồn điện cấp cho hệ thống chiếu sáng và bảo vệ khi xảy ra quá tải, ngắn mạch, thường sử dụng aptomat hoặc cầu dao điện.
6. Dây cáp điện
Dây cáp điện dẫn điện kết nối các thành phần của mạng điện (từ trạm biến áp đến các tụ điện và đến tải).
Luyện tập
1. Quan sát Hình 6.2 và sắp xếp các thiết bị theo trật tự thích hợp để tạo thành một mạng điện sản xuất quy mô nhỏ có cấu trúc như Hình 6.3.
2. Vẽ sơ đồ mạng điện sản xuất quy mô nhỏ có 3 phân xưởng trong đó phân xưởng 1 có 2 tủ điện động lực, 1 tủ điện chiếu sáng, phân xưởng 2 có 3 tủ điện động lực, 2 tủ điện chiếu sáng; phân xưởng 3 có 1 tủ điện động lực, 1 tủ điện chiếu sáng.
Vận dụng
Trong thực tế, người ta đóng điện cho xưởng sản xuất lần lượt từ nguồn đến tải, tức là từ tủ điện phân phối tổng, tủ điện phân phối nhánh, tủ điện động lực và tủ điện chiếu sáng. Quy trình cắt điện thực hiện theo chiều ngược lại. Em hãy cho biết lí do tại sao?
