(Trang 91)
Sau khi học xong bài này, em sẽ:
Lắp ráp, kiểm tra được một mạch điện tử đơn giản dùng các linh kiện điện tử cơ bản.
I. MỤC ĐÍCH, YÊU CẦU
1. Mục đích
Lắp ráp vào khảo sát hoạt động của mạch phát hiện dòng điện xoay chiều trong dây dẫn sử dụng các linh kiện điện tử cơ bản
2. Yêu cầu
- Mạch hoạt động đúng chức năng.
- Liên kết giữa các linh kiện trên mạch chắc chắc, gọn gàng.
3. Sơ đồ mạch điện

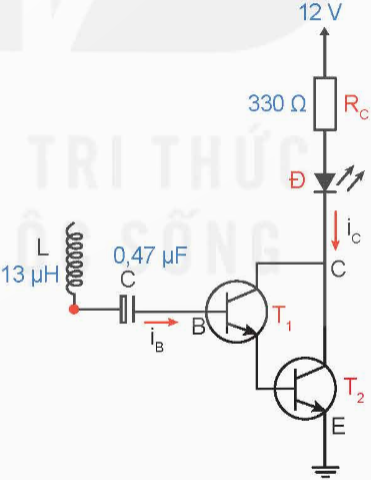

Hình 17.1 trình bày sơ đồ nguyên lí mạch phát hiện dòng điện xoay chiều trong dây dẫn.
Hình 17.1. Sơ đồ nguyên lí mạch phát hiện dòng điện xoay chiều trong dây dẫn.
- Để kiểm tra một dây dẫn có dòng điện xoay chiều chạy qua hay không, ta đưa cuộn cảm L của mạch điện đến gần dây dẫn. Nếu có dòng điện xoay chiều chạy qua dây dẫn: trong cuộn cảm sẽ xuất hiện suất điện động cảm ứng eB làm mở hai transistor T1 và T2. Dòng điện iC chạy qua LED Đ có giá trị lớn khiến LED Đ bật sáng.
- Ngược lại, nếu không có dòng điện chạy qua dây dẫn: Khi đó, iC = 0 và LED Đ sẽ không bật sáng.
(Trang 92)
II. CHUẨN BỊ DỤNG CỤ VÀ VẬT LIỆU
- Đồng hồ vạn năng: 1 chiếc.
- Bo mạch thử: 1 chiếc.
- Dây thông tin một lõi để nối mạch điện: 2 m.
- Điện trở 330 Ω: 1 chiếc.
- Cuộn cảm lõi không khí 13 μH.
- Tụ phân cực 0,47 μF – 50V: 1 chiếc.
- LED 5 mA – 18 mA/2,2 V: 1 chiếc.
- Transistor NPN C1815: 2 chiếc.
- Nguồn một chiều: 12 V.
- Nguồn xoay chiều 220 V – 50 Hz và tải sử dụng quạt điện nối với nguồn xoay chiều.
III. NỘI DUNG THỰC HÀNH
Bước 1: Chuẩn bị mạch thử và các linh kiện cần thiết.

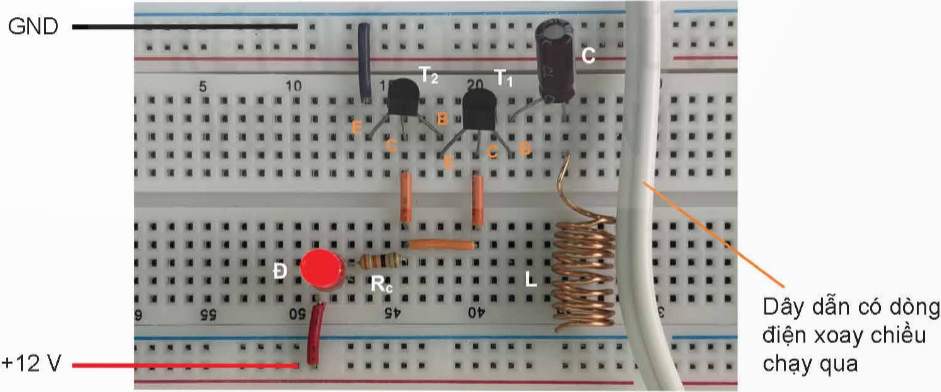

Bước 2: Lắp ráp các linh kiện lên mạch thử theo sơ đồ nguyên lí của mạch (Hình 17.2)
Bước 3: Kiểm tra mạch lắp ráp.
Bước 4: Thử nghiệm bật/tắt công tắc cho phép dòng điện xoay chiều chạy qua một dây dẫn. Đưa cuộn cảm L đến gần dây dẫn để phát hiện có dòng điện chạy trong dây dẫn hay không; Ghi kết quả vào mẫu báo cáo thực hành.
Bước 5: Báo cáo kết quả thực hiện.
GND; + 12 V; Dây dẫn có dòng điện xoay chiều chạy qua
Hình 17.2. Sơ đồ lắp ráp của mạch phát hiện dòng điện xoay chiều trong dây dẫn.
IV. TỔNG KẾT, ĐÁNH GIÁ KẾT QUẢ THỰC HÀNH
1. Hoàn thành báo cáo theo mẫu, thảo luận và tự đánh giá kết quả.
2. Đánh giá chéo kết quả giữa các nhóm.
3. Nhận xét, đánh giá kết quả và chấm báo cáo.
(Trang 93)
| BÁO CÁO THỰC HÀNH LẮP RẮP MẠCH PHÁT HIỆN DÒNG ĐIỆN TRONG DÂY DẪN Họ và tên: .................................................................................................................................................. Lớp: .............................................................................................................................................................. Chụp lại sơ đồ lắp ráp các linh kiện trên bo mạch thử. Ghi vào mẫu báo cáo thực hành (Bảng 17.1) các kết quả đo được tại các vị trí khác nhau trên bo mạch thử để kiểm tra và đánh giá được hoạt động của mạch. Bảng 17.1. Kết quả thực hành
Đánh giá kết quả thực hành: Học sinh tự đánh giá kết quả đạt được theo sự chỉ dẫn của giáo viên. |
